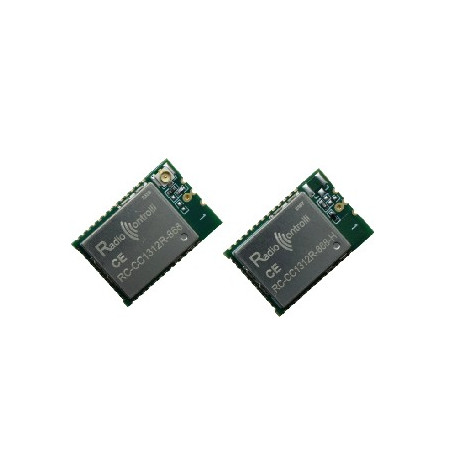

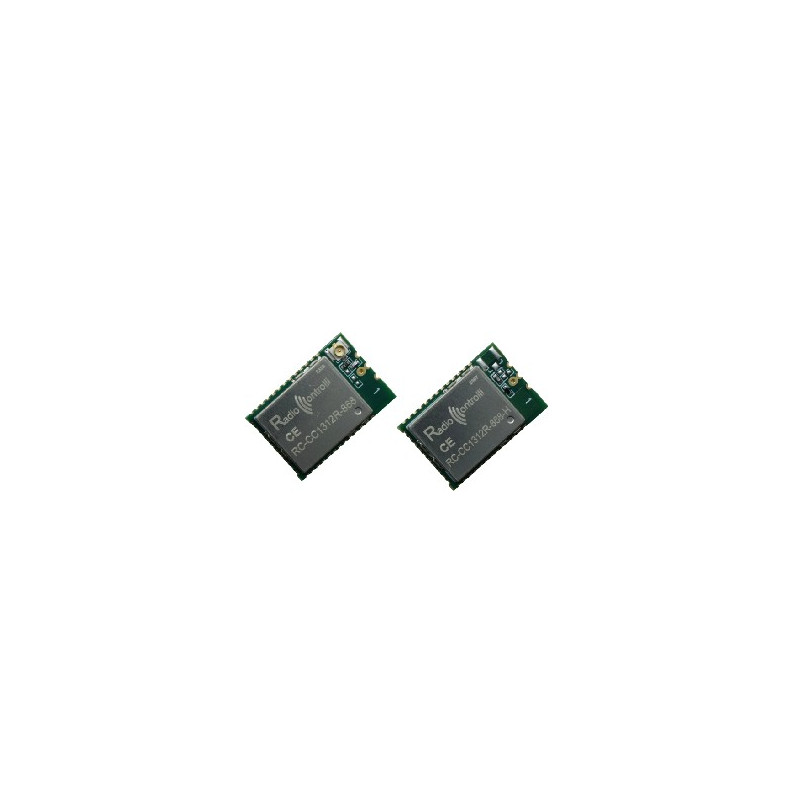

868MHz Multichannel Radio Modem
Le funzionalità del modulo RCQ5-868 sono le seguenti :
- Radio Modem con comandi AT (Transparent Transmission Protocol)
Il modem RF è molto semplice da usare e fornisce una connessione wireless RS232 con una velocità dati RF fino a 200 kbps. Questo ricetrasmettitore ha le funzioni di un radio modem completo richiede i dati in formato CMOS / TTL sull'ingresso UART TX e restituisce gli stessi dati sull'unità remota UART RX. Preambolo e CRC vengono generati e aggiunti automaticamente alla trasmissione radiofrequenza, il modulo può funzionare in modalità Long Range (LRM) con un data rate pari a 2.5Kbps.
- Comandi via aerea (Comandi OTA)
Il modulo ha la capacità di gestire n°4 uscite digitali e n°4 ingressi digitali sia in locale che da remoto (Comandi Over The Air) tramite invio semplici comandi AT.
- Funzionalità ALARM
con questo comando, quando cambia stato un ingresso digitale del DEVICE A un messaggio verrà trasmesso tramite UART al DISPOSITIVO B: “Allarme_0_1”.
Funzionalità I/O REMOTE
Quando abilitiamo la funzione I/O remoto, se qualsiasi ingresso digitale viene modificato sulla stazione A, anche l'uscita digitale della stazione remota B rispecchierà questi stati contemporaneamente e viceversa.
| Technical Characteristics |
MIN |
TYP |
MAX |
UNIT |
| Supply Voltage |
1.8 |
3.0 |
3.60 |
Volt |
| Supply Current (RX mode) |
|
5.8 |
|
mA |
| Supply Current (TX mode / +10dBm) |
|
13.4 |
|
mA |
| Supply Current (TX mode / +14dBm) |
|
24.9 |
|
mA |
| Supply current sleep mode |
|
2 |
|
µA |
| Frequency Range CEPT/ERC/REC 70-03 |
865 |
|
870 |
MHz |
| RF Output Power |
-10 |
|
+14 |
dBm |
RF Sensitivity (50 Kb/sec Data Rate)
|
|
-110 |
|
dBm |
RF Sensitivity (2.50 Kb/sec Data Rate)
|
|
-118 |
|
dBm |
| Operating Temperature range |
-20 |
|
+70 |
°C |
| Mechanical Dimensions 15 x 22mm |
|
|
|
|
| Pads |
Name |
Description |
| 1,9,37,39 |
GND |
Ground |
| 2 |
Wake-Up |
Wake Up from Sleep mode (Low Active) |
| 3 |
RX |
UART RX |
| 4 |
TX |
UART TX |
| 7 |
STATUS |
When the system operates normally is HIGH
When the system is in Sleep mode is LOW
When will use Factory Reset this will flash
|
| 10 |
VDD |
1.8Volt ÷ 3.8Volt main chip supply |
| 14 |
FACTORY |
- Factory Reset Low Active
After pull down this pin, and then powering ON again the pin 7 (STATUS) will flash 5 times and then stay on, means that the factory reset has been restored.
|
| 15 |
LP-UART |
LP-UART enable low active |
| 24 |
DIN-0 |
Digital Input DIN-0 |
| 25 |
DIN-1 |
Digital Input DIN-1 |
| 26 |
DIN-2 |
Digital Input DIN-2 |
| 27 |
DIN-3 |
Digital Input DIN-3 |
| 28 |
RTS |
RESET (Active Low internal pullup) |
| 29 |
OUT-0 |
Digital Output OUT-0 |
| 30 |
OUT-1 |
Digital Output OUT-1 |
| 31 |
OUT-2 |
Digital Output OUT-2 |
| 32 |
OUT-3 |
Digital Output OUT-3 |

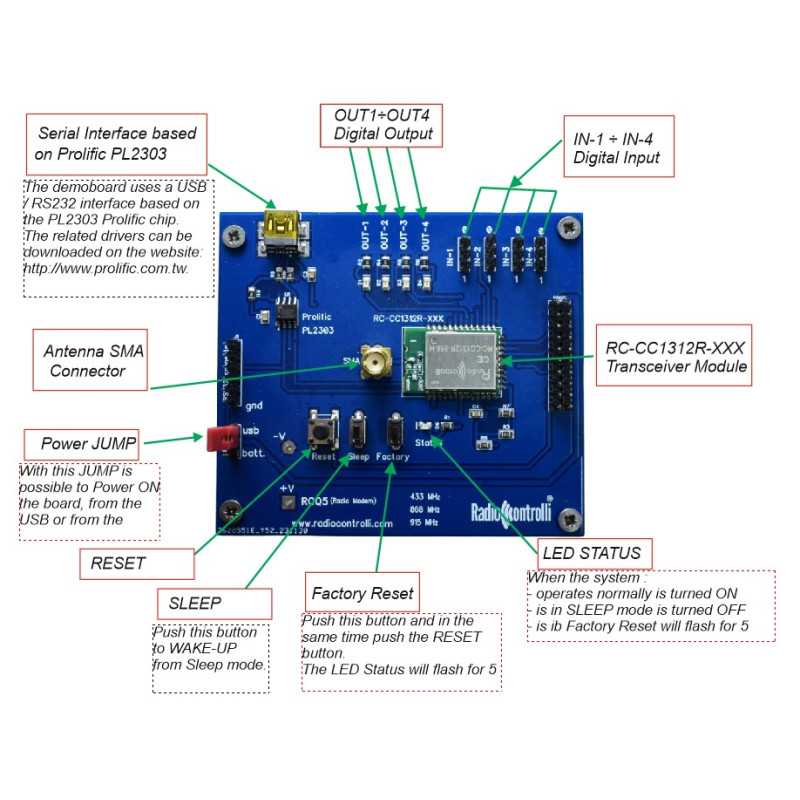

La scheda di valutazione
Il Kit di valutazione è composto da :
- N.2 Evaluation Board con Antenna SMA
- N.2 Cavetti USB
Con questo kit di sviluppo è possibile verificare tutte le caratteristiche e funzionalità del modulo RCQ5-XXX.
