Sensore Pioggia

7,50 €

Sensore Pioggia capacitivo realizzato in film spesso

     datasheet.jpg              Catalog.jpg

Quantità
In stock

La quantità minima ordinabile per questo prodotto è 2.



Sicurezza del pagamento (direttamente su PayPal.com)



Consegna entro 3 giorni lavorativi



Cambio e Reso accettato (contattaci per approfondimenti)

Si tratta di un sensore pioggia realizzato con tecnologia del film spesso (thick film technology), questo sensore è realizzato in substrato di Allumina (AL203) materiale che ha una grande affidabilità sia dal punto di vista elettrico che termico.

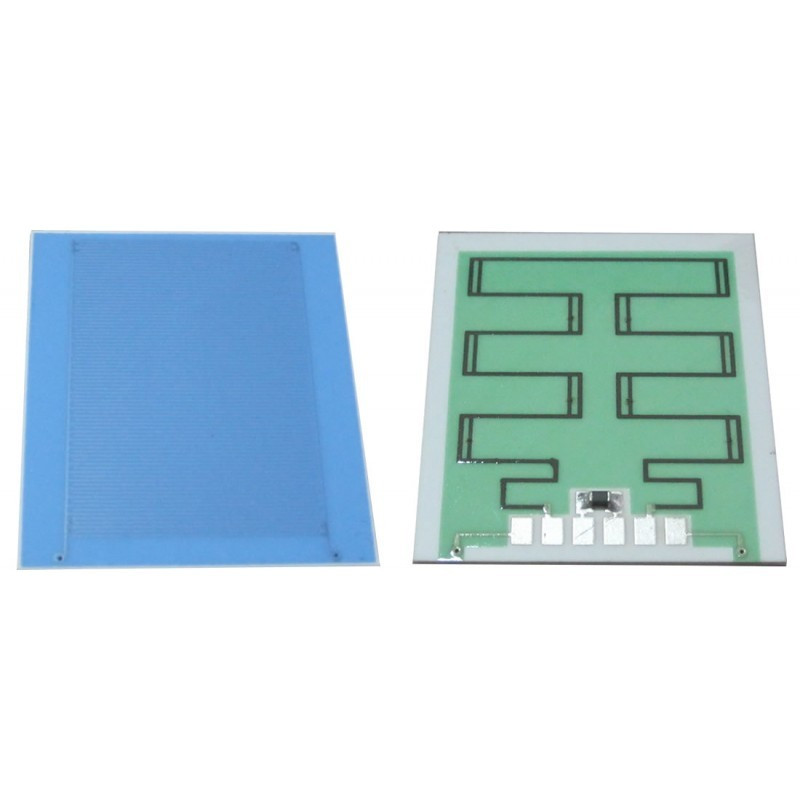

Il Sensore consiste in tre sezioni :
1) Sensore Capacitivo (Faccia A)
2) Circuito Riscaldatore (Faccia B)
3) Sensore di temperatura NTC (Faccia B)

La Faccia A è l'area di sensibile (sensore capacitivo) questa area è esposta agli agente atmosferici (pioggia); In condizioni asciutte il valore del condensatore nominale è pari a 100pF.
In presenza di pioggia la capacità varia; La variazione del rapporto è superiore al 400%, nella tabella N.1 è possibile verificare le caratteristiche di variazione di capacità.

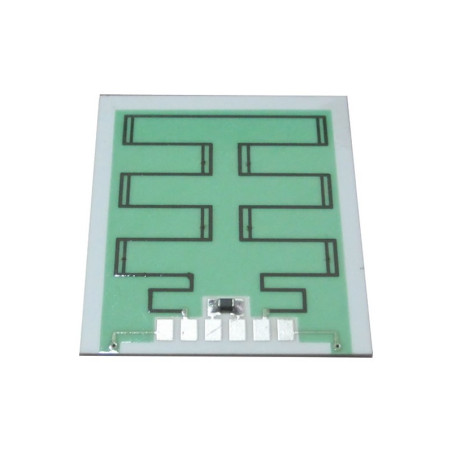

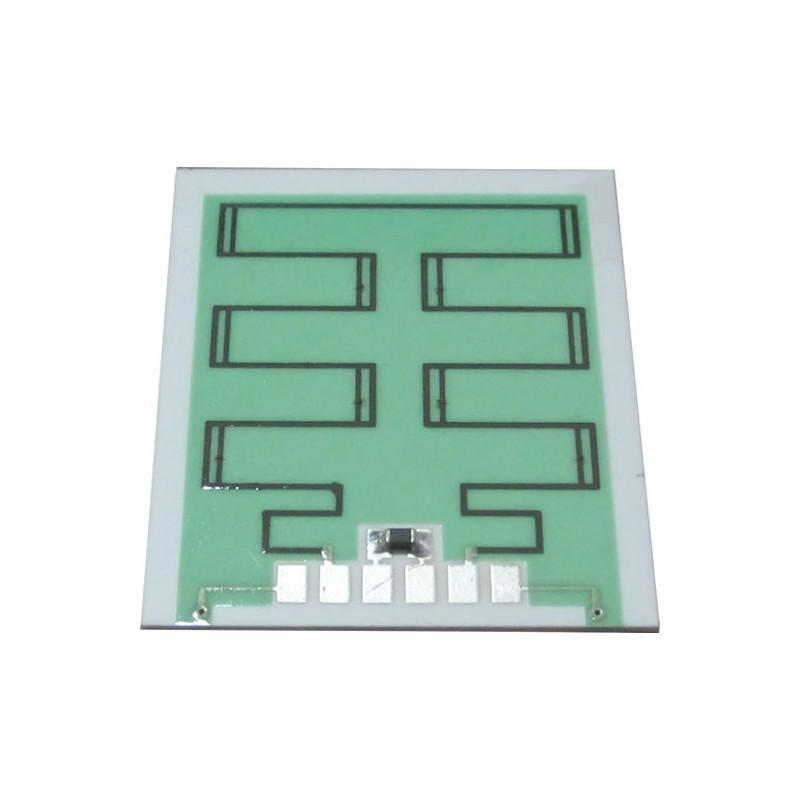

Sulla Faccia B è presente il circuito di riscaldamento ed il sensore di temperatura (componente NTC) e l'interfaccia di connessione (composta da sei pad).

Controllando queste 3 funzioni :

- Misura della Capacità (Tabella 1)
- Misura della Temperatura (Tabella 2)
- Controllo del riscaldatore (Tabella 3)

E' possibile stabilire se sta piovendo oppure no.

Parametri Elettrici
Valore Condensatore 100 pF 10%
Valore Circuito Riscaldatore 42 Ohm 10%
Valore termistore NTC 1KOhm 10%

Table 1 - Capacitive change characteristic
Sensitivity Capacitance Ratio
% DRY % WATER pF %
100 0 100 0
75 25 180 80
60 40 280 170
50 50 390 250
0 100 >550 >370

Table 2 - NTC Characteristic
Temperature °C R nominal (Ohm)
-5 3572
0 2844
5 2280
10 1839
15 1492
20 1218
25 1000
30 825
35 685
40 571
45 479
50 403
55 341
60 290
65 247
70 212
75 182
80 157
85 136

Table 3 - Heater Time
Time (sec) Temperature Sensor (°C)
0 27
15 40
30 50
45 60
60 70
75 75
90 77
105 78
120 81
135 83
150 85



92 Articoli

Scheda tecnica

Dimensioni meccaniche
30.48 x 35.56mm
