Si tratta di un sensore pioggia realizzato con tecnologia del film spesso (thick film technology), questo sensore è realizzato in substrato di Allumina (AL203) materiale che ha una grande affidabilità sia dal punto di vista elettrico che termico.
Il Sensore consiste in tre sezioni :
1) Sensore Capacitivo (Faccia A)
2) Circuito Riscaldatore (Faccia B)
3) Sensore di temperatura NTC (Faccia B)

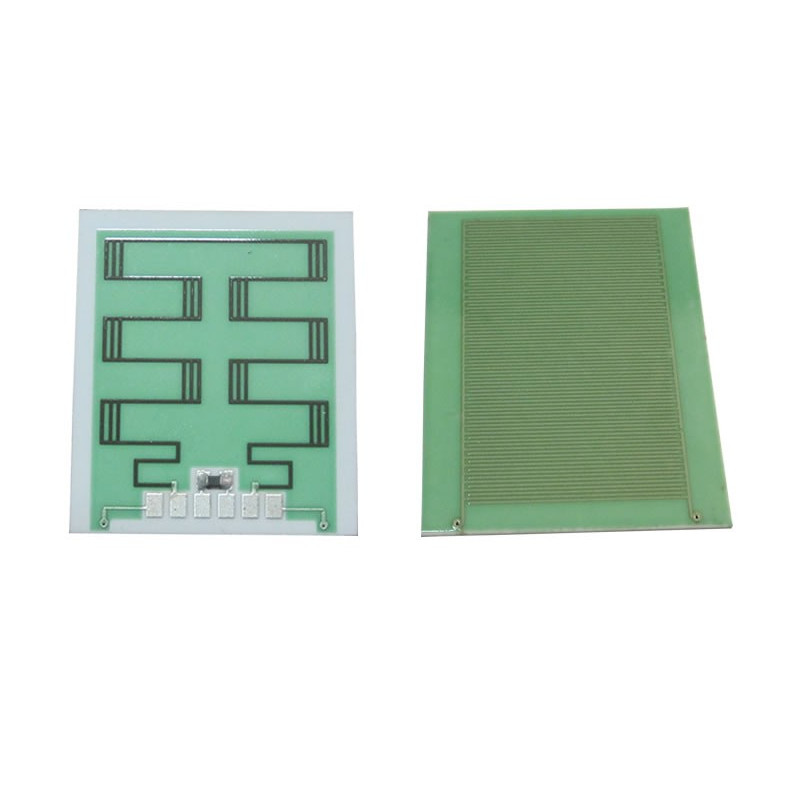

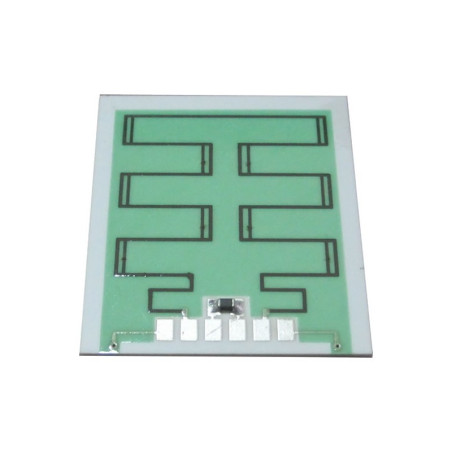

La Faccia A è l'area di sensibile (sensore capacitivo) questa area è esposta agli agente atmosferici (pioggia); In condizioni asciutte il valore del condensatore nominale è pari a 100pF.
In presenza di pioggia la capacità varia; La variazione del rapporto è superiore al 400%, nella tabella N.1 è possibile verificare le caratteristiche di variazione di capacità.

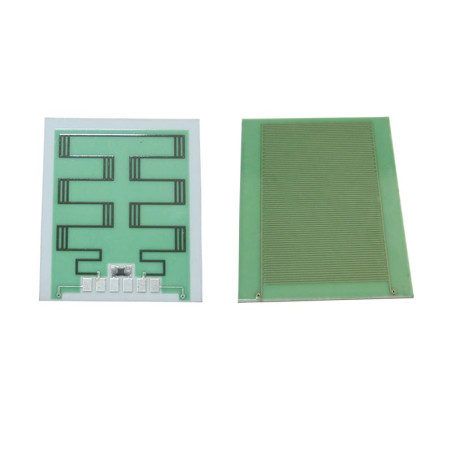

Sulla Faccia B è presente il circuito di riscaldamento ed il sensore di temperatura (componente NTC) e l'interfaccia di connessione (composta da sei pad).
Controllando queste 3 funzioni :
- Misura della Capacità (Tabella 1)
- Misura della Temperatura (Tabella 2)
- Controllo del riscaldatore (Tabella 3)
E' possibile stabilire se sta piovendo oppure no.
| Parametri Elettrici |
|
| Valore Condensatore |
100 pF 10% |
| Valore Circuito Riscaldatore |
42 Ohm 10% |
| Valore termistore NTC |
1KOhm 10% |
Table 1 - Capacitive change characteristic
| Sensitivity |
|
Capacitance |
Ratio |
| % DRY |
% WATER |
pF |
% |
| 100 |
0 |
100 |
0 |
| 75 |
25 |
320 |
80 |
| 60 |
40 |
450 |
170 |
| 50 |
50 |
2000 |
250 |
| 0 |
100 |
>3000 |
>370 |
|
Table 2 - NTC Characteristic
| Temperature °C |
R nominal (Ohm) |
| -5 |
3572 |
| 0 |
2844 |
| 5 |
2280 |
| 10 |
1839 |
| 15 |
1492 |
| 20 |
1218 |
| 25 |
1000 |
| 30 |
825 |
| 35 |
685 |
| 40 |
571 |
| 45 |
479 |
| 50 |
403 |
| 55 |
341 |
| 60 |
290 |
| 65 |
247 |
| 70 |
212 |
| 75 |
182 |
| 80 |
157 |
| 85 |
136 |
|
Table 3 - Heater Time
| Time (sec) |
Temperature Sensor (°C) |
| 0 |
27 |
| 15 |
40 |
| 30 |
50 |
| 45 |
60 |
| 60 |
70 |
| 75 |
75 |
| 90 |
77 |
| 105 |
78 |
| 120 |
81 |
| 135 |
83 |
| 150 |
85 |
|
