RCQ5-433 radio modem multifunction 433MHz
14,00 €
Tasse escluse

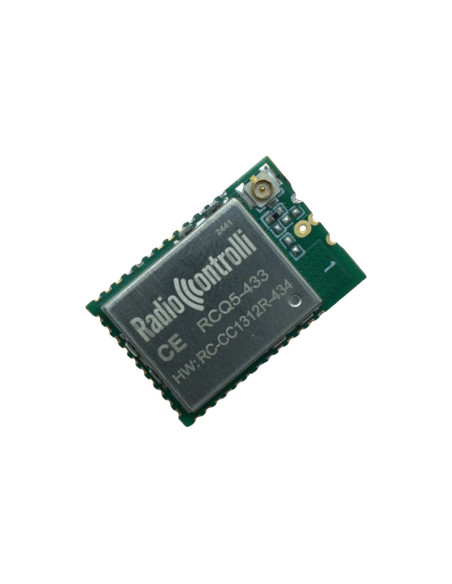

RCQ5-433 433MHz Multichannels Radio Modem
Il modulo RCQ5 è un modulo con più funzionalità :
- E' un radio modem wireless con comandi AT, fornisce un collegamento wireless RS232 con una velocità dati RF fino a 200 kbps (modulazione 2-GFSK).
- Il modulo ha la capacità di gestire n°4 uscite digitali e n°4 ingressi digitali sia in locale che da remoto (Comandi OTA Over The Air ) tramite invio semplici comandi AT.
- Funzionalità I/O Remoto, si tratta di una tipologia di trasmissione bidirezionale utilizzata nel campo dei controllo automatici.
Quando si abilita questa, ogni volta che ingresso digitale cambia stato sulla stazione A, anche l'uscita digitale della stazione remota B
rispecchierà questi stati contemporaneamente e viceversa.
Il modulo RCQ5 è disponibile nella banda ISM sub 1GHz, è possibile fornire N.3 versioni : 433MHz - 868MHz - 915 MHz.
L'hardware è basato sul modulo RC-CC1312R-XXX progettato da RadioControlli.
Sicurezza del pagamento (direttamente su PayPal.com)
Consegna entro 3 giorni lavorativi
Cambio e Reso accettato (contattaci per approfondimenti)
433MHz Multichannel Radio Modem
Le funzionalità del modulo RCQ5-433 sono le seguenti :
- Radio Modem con comandi AT (Transparent Transmission Protocol)
Il modem RF è molto semplice da usare e fornisce una connessione wireless RS232 con una velocità dati RF fino a 200 kbps. Questo ricetrasmettitore ha le funzioni di un radio modem completo richiede i dati in formato CMOS / TTL sull'ingresso UART TX e restituisce gli stessi dati sull'unità remota UART RX. Preambolo e CRC vengono generati e aggiunti automaticamente alla trasmissione radiofrequenza, il modulo può funzionare in modalità Long Range (LRM) con un data rate pari a 2.5Kbps.
- Comandi via aerea (Comandi OTA)
Il modulo ha la capacità di gestire n°4 uscite digitali e n°4 ingressi digitali sia in locale che da remoto (Comandi Over The Air) tramite invio semplici comandi AT.
- Funzionalità ALARM
con questo comando, quando cambia stato un ingresso digitale del DEVICE A un messaggio verrà trasmesso tramite UART al DISPOSITIVO B: “Allarme_0_1”.
Funzionalità I/O REMOTE
Quando abilitiamo la funzione I/O remoto, se qualsiasi ingresso digitale viene modificato sulla stazione A, anche l'uscita digitale della stazione remota B rispecchierà questi stati contemporaneamente e viceversa.
| Technical Characteristics | MIN | TYP | MAX | UNIT |
| Supply Voltage | 1.8 | 3.0 | 3.60 | Volt |
| Supply Current (RX mode) | 5.8 | mA | ||
| Supply Current (TX mode / +10dBm) | 13.4 | mA | ||
| Supply Current (TX mode / +14dBm) | 24.9 | mA | ||
| Supply current sleep mode | 2 | µA | ||
| Frequency Range CEPT/ERC/REC 70-03 | 865 | 870 | MHz | |
| RF Output Power | -10 | +14 | dBm | |
| RF Sensitivity (50 Kb/sec Data Rate) |
-110 | dBm | ||
| RF Sensitivity (2.50 Kb/sec Data Rate) |
-118 | dBm | ||
| Operating Temperature range | -20 | +70 | °C | |
| Mechanical Dimensions 15 x 22mm |
| Pads | Name | Description |
| 1,9,37,39 | GND | Ground |
| 2 | Wake-Up | Wake Up from Sleep mode (Low Active) |
| 3 | RX | UART RX |
| 4 | TX | UART TX |
| 7 | STATUS |
When the system operates normally is HIGH When the system is in Sleep mode is LOW When will use Factory Reset this will flash |
| 10 | VDD | 1.8Volt ÷ 3.8Volt main chip supply |
| 14 | FACTORY |
- Factory Reset Low Active After pull down this pin, and then powering ON again the pin 7 (STATUS) will flash 5 times and then stay on, means that the factory reset has been restored. |
| 15 | LP-UART | LP-UART enable low active |
| 24 | DIN-0 | Digital Input DIN-0 |
| 25 | DIN-1 | Digital Input DIN-1 |
| 26 | DIN-2 | Digital Input DIN-2 |
| 27 | DIN-3 | Digital Input DIN-3 |
| 28 | RTS | RESET (Active Low internal pullup) |
| 29 | OUT-0 | Digital Output OUT-0 |
| 30 | OUT-1 | Digital Output OUT-1 |
| 31 | OUT-2 | Digital Output OUT-2 |
| 32 | OUT-3 | Digital Output OUT-3 |
La scheda di valutazione
Il Kit di valutazione è composto da :
- N.2 Evaluation Board con Antenna SMA
- N.2 Cavetti USB
Con questo kit di sviluppo è possibile verificare tutte le caratteristiche e funzionalità del modulo RCQ5-XXX.
20 Articoli
Scheda tecnica
- Frequenza
- 433MHz
- Tipo di Modulazione
- 2-GFSK
- Tensione di Alimentazione
- 3.0 - 3.6 Volt
- Assorbimento
- 5.8/24mA
- Dimensioni meccaniche
- 22 x 15mm
- Potenza RF
- +14 dBm
- Sensibilità
- -118dBm
Commenti (0)
Ancora nessuna recensione da parte degli utenti.
