Scheda Attuatore Wireless 433MHz

Attuatore Wireless 433MHz

Attuatore Wireless per Automazione

Attuatore wireless per domotica/automazione, composto da un'unità TX controllabile tramite interfaccia seriale RS232 e da una o più unità ATTUATORE con la possibilità di passare da un minimo di 4 a un massimo di 256 dispositivi (relè). Questo sistema di controllo wireless è progettato per le più svariate esigenze nel campo dell'automazione domestica, può essere utilizzato per attivare tutti i tipi di illuminazione, come altre applicazioni, ad esempio riscaldamento / raffreddamento, cancelli elettrici, porte automatiche e controlli industriali.

L'unità TX può essere controllata da un normale PC da un dispositivo Raspberry o da un microcontrollore Arduino.

È possibile avere una configurazione "punto a punto" (n. 1 unità TX - n. 1 unità ACT) o una configurazione "punto multipunto" (n. 1 unità TX più unità ACT) fino alla possibilità di commutare 256 utenti (relè).

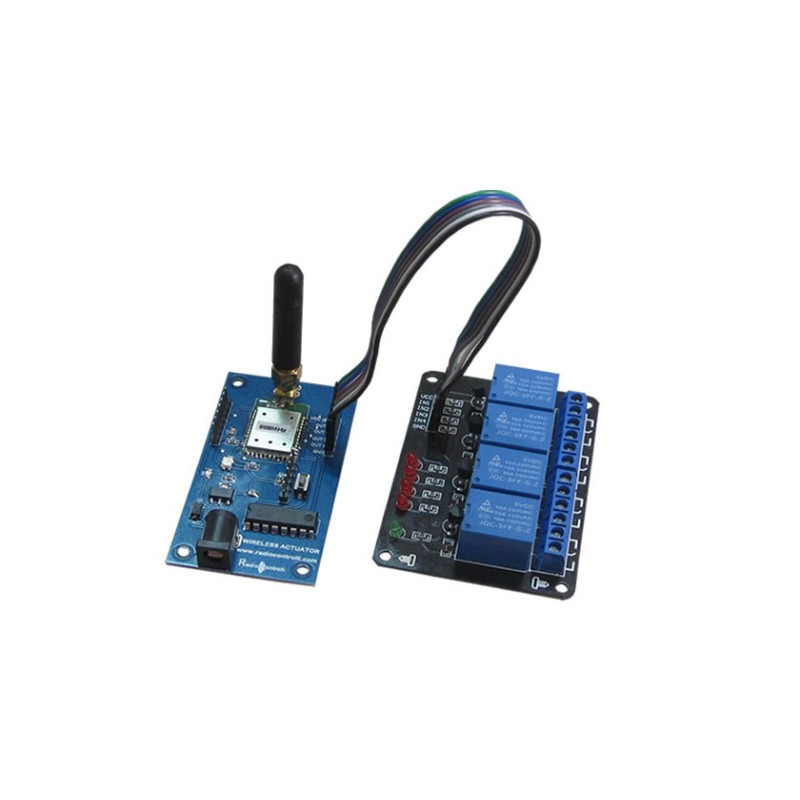

RCQ3-XXX-ACT  Scheda Attuatore

Questa scheda consente di pilotare 4 relè sia in modalità monostabile che bistabile. È possibile utilizzare una scheda relè commerciale che deve essere alimentata a 5 Volt.

RCQ3-XXX-DK   Scheda Gateway

L'unità TX è dotata di un adattatore seriale USB (chip Prolific Pl2303) collegandolo immediatamente a un PC standard o a un dispositivo Raspberry e quindi inviando semplici comandi RS232.

Principali caratteristiche :

- Sistema bidirezionale
- Invio tramite Rs232 di comandi di commutazione all'unità ACT.
- Per ogni comando switch inviato, il Gateway riceve un feedback dall’unità ACT.
- È possibile conoscere lo stato del singolo relè di una specifica unità ACT.
- Gestione monostabile/bistabile.
- È possibile gestire più unità ACT.
- E’ possibile effettuare la richiesta del valore RSSI
- E’ possibile effettuare la richiesta della configurazione remota e del valore batteria.

Il dispositivo può essere fornito alle seguenti frequenze : 433MHz - 868MHz - 915MHz

Attuatore wireless per automazione/ domotica

Le principali caratteristiche di questo sistema bidirezionale sono :

1) Invio tramite RS232 di un comando di attuazione ad una oppure a più scheda Attuatore per attuare i 4 relay.

2) Ad ogni comando di attuazione il dispositivo Attuatore invia il feedback relativo all'operazione eseguita.

3) E' possibile in ogni momento conoscere lo stato dei singoli relè di una determinata scheda Attuatore.

4) I relay possono essere gestiti in modalità monostabile ed in modalità bistabile.

5) Ogni Attuatore possiede a bordo un  sensore di temperatura è possibile inviando un comando, conoscere il  valore della temperatura del singolo Attuatore.

Per ogni device (gateway ed attuatore) è necessario settare i seguenti parametri :

- LOCAL ADDRESS  :             Indirizzo del dispositivo

- DESTINATION ADDRESS :   Indirizzo del dispositivo a cui ci si vuole connettere.

Ogni device è preconfigurato con un indirizzo di default "7E 7E 7E 7E" questo indirizzo può essere modificato o tramite comandi RS232.
