KIT Arduino Wireless 915MHz

90,00 €
Availability:
In stock
Reference:

Arduino Wireless 915MHz Long Range

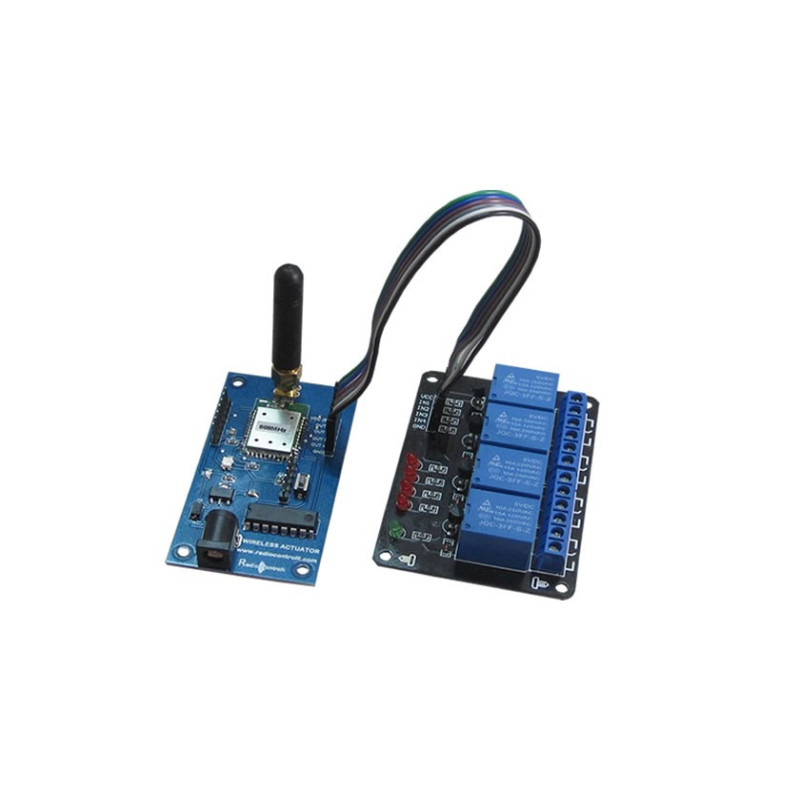

Il kit è composto :

N.1  RCQ3-915-ARD    Shield Arduino completo di  Antenna 915MHz

N.1  RCQ3-915-ACT   Scheda Attuatore completo di Antenna 915MHz

N.1  Scheda Relay (4 Relay) completa di cavetto F-F

N.1  Alimentatore 5Volt

N.1 Cavo/interfaccia USB/RS2323 (basato sul chip CP2102)

Sconti sul volume

Quantità Sconto Salva
10 10% Fino a 90,00 €
20 20% Fino a 360,00 €
Qty:

Print

Attuatore wireless 915MHz lungo raggio per domotica, composto da una unità GATEWAY  (Arduino shield) ed uno o più schede ATTUATORE con la possibilità di commutare da un minimo di 4 relay ad un massimo di 256 relay.  Questo sistema di controllo wireless è stato progettato per vari tipi di utilizzo in ambito domotico, può essere utilizzato per illuminazione,riscaldamento, condizionamento, porte automatiche ed altro. L'unità  GATEWAY è controllata da un microcontrollore ARDUINO. E' possibile avere una configurazione "punto punto"  (No.1 unità GATEWAY  - No.1 unità ATTUATORE) o una configurazione   "punto-multipunto"  (No. 1 unità GATEWAY è più unità ATTUATORE) con la possibilità di commutare fino a 256 relays.

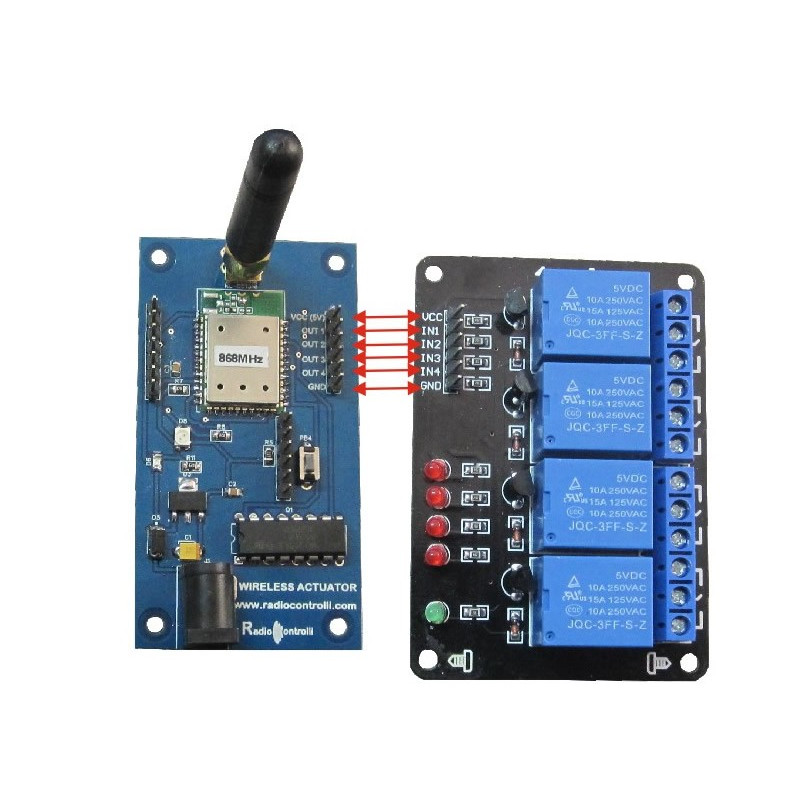

RCQ3-915-ACT Actuator board
Questa scheda permette di pilotare 4 relay sia in monostabile che in modalità bistabile.
Questa scheda deve essere alimentata ad una tensione di 5Volt, è possibile utilizzare delle schede di relay commerciali.

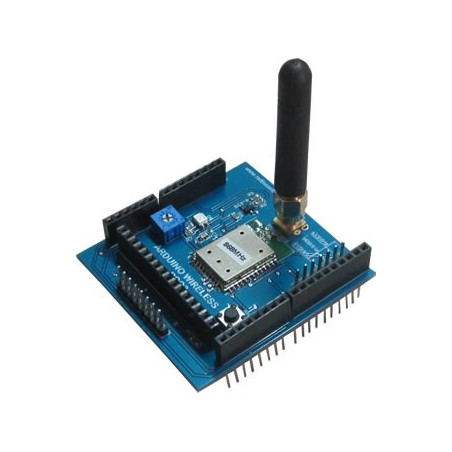

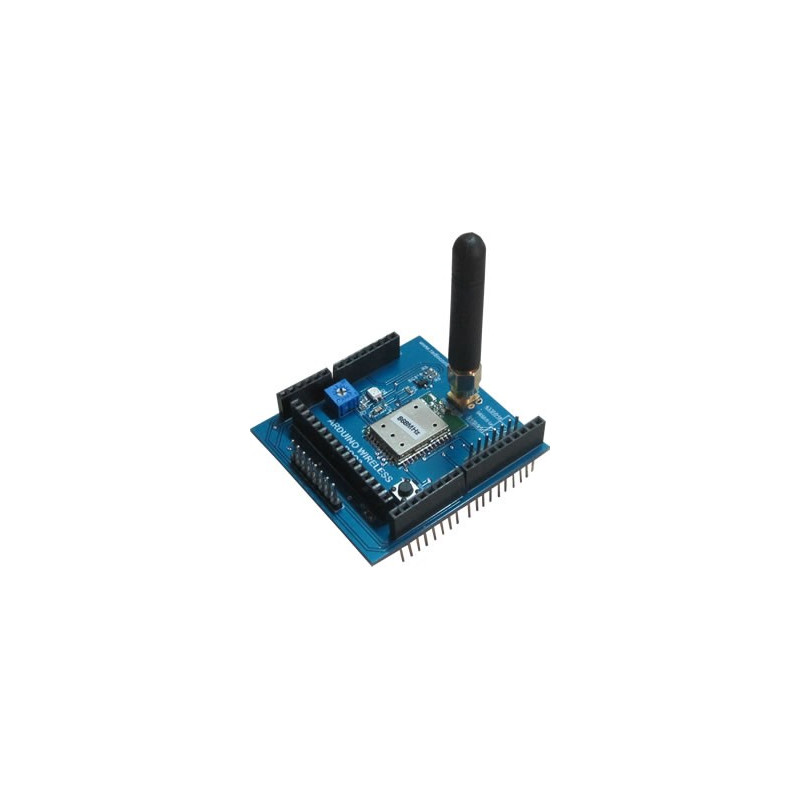

RCQ3-ARDUINO-915 Gateway board
L'unità GATEWAY è composta da una shield ARDUINO chepermette di trasmettere semplici comandi RS232 attraverso il microcontrollore ARDUINO.
Sul sito RadioControlli è disponibile una applicazione già realizzata con Arduino comprensiva di tutti i file sorgenti.

Principali caratteristiche :

- Sistema Bidirezionale
- Trasmissione via Rs232 di comandi di commutazione per le unutà ATTUATORI, per commutare i 4 relay in monostabile o bistable mode.
- Per ogni comando trasmesso il GATEWAY riceve un feedback (comado eseguito) dalla unità ATTUATORE.
- E' possibile conoscere lo stato (aperto/chiuso) di ogni relay sempre.
- E' possibile gestire più unità ATTUATORE.
- E' possibile conoscere il valore RSSI di ogni ATTUATORE.
- E' possibile conoscere il valore della tensione batteria di ogni singolo ATTUATORE.
- E' possibile conoscere il valore di Temperatura di ogni singolo ATTUATORE.

Questo dispositivo lavora in Long Range Mode (LRM) utilizzando una particolre tecnica di encoding (vedi documentazione). Questa tecnica permette di raggiungere distanze maggio di 1Km in campo aperto.





 RS232 COMMAND

    Di seguito una serie di comandi da inviare sulla seriale di ARDUINO.





5 Articoli

Scheda tecnica

Frequenza
915MHz
Tipo di Modulazione
2GFSK
